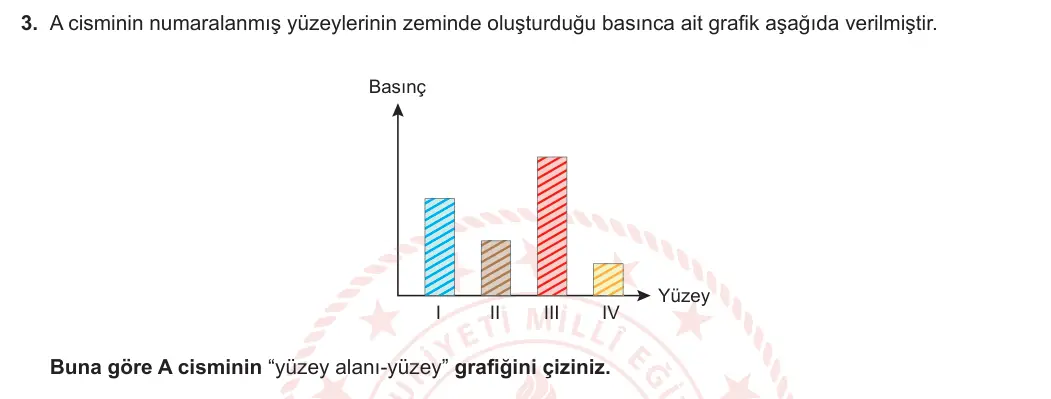

3. A cisminin numaralanmış yüzeylerinin zeminde oluşturduğu basınca ait grafik aşağıda verilmiştir. Basınç Yüzey I II III IV Buna göre A cisminin “yüzey alanı-yüzey” grafiğini çiziniz.
✅ Cevap ve adım adım çözüm
1. Aynı cisim hangi yüzeyi üzerine konursa konsun ağırlığı değişmez.
2. Katı basıncı = ağırlık ÷ yüzey alanı. Ağırlık sabitken basınç ile yüzey alanı ters orantılıdır: Basınç büyükse yüzey alanı küçüktür.
3. Grafikte basınçlar: III > I > II > IV. Yüzey alanları bunun tersi olur: IV > II > I > III.
4. Grafikte yatay eksene yüzeyler (I, II, III, IV), dikey eksene yüzey alanı yazılır; en uzun sütun IV, sonra II, sonra I, en kısa sütun III olur.
Cevap: Yüzey alanları IV > II > I > III olacak şekilde sütun grafiği çizilir (basınç grafiğinin tersi: basıncı en büyük olan III'ün alanı en küçük, basıncı en küçük olan IV'ün alanı en büyüktür).
Dikkat: Ağırlık sabitse katı basıncı ile yüzey alanı ters orantılıdır; sıralamayı ters çevirmeyi unutma.
