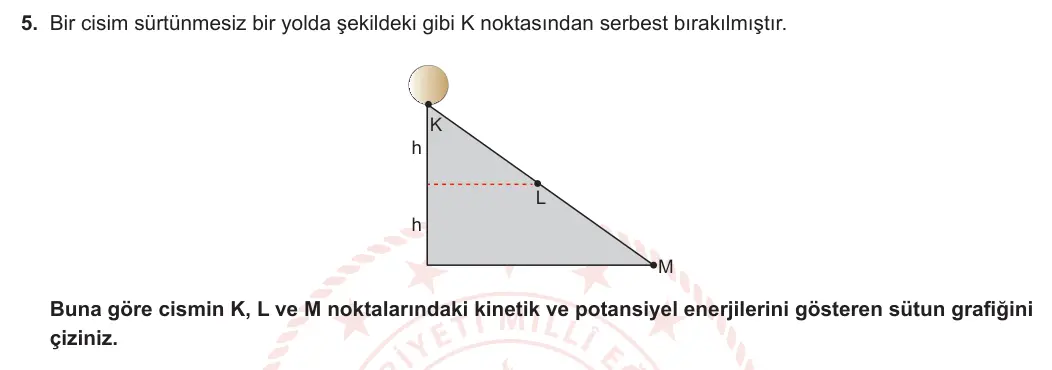

5. Bir cisim sürtünmesiz bir yolda şekildeki gibi K noktasından serbest bırakılmıştır. K h h L M Buna göre cismin K, L ve M noktalarındaki kinetik ve potansiyel enerjilerini gösteren sütun grafiğini çiziniz.
✅ Cevap ve adım adım çözüm
1. Potansiyel enerji yükseklikle orantılıdır: K'de 2h → 2 birim, L'de h → 1 birim, M'de 0 (zemin).
2. Yol sürtünmesiz olduğu için toplam enerji (2 birim) korunur.
3. K'de serbest bırakıldığı için hız sıfırdır: kinetik 0. L'de kinetik 1, M'de kinetik 2 birimdir.
Cevap: Sütun grafiği (her noktada iki sütun): K: potansiyel 2, kinetik 0. L: potansiyel 1, kinetik 1. M: potansiyel 0, kinetik 2. Her noktada potansiyel + kinetik = 2 birim olmalıdır.
Dikkat: Cisim aşağı indikçe potansiyel enerji kinetik enerjiye dönüşür; sürtünme yoksa toplam enerji değişmez.
