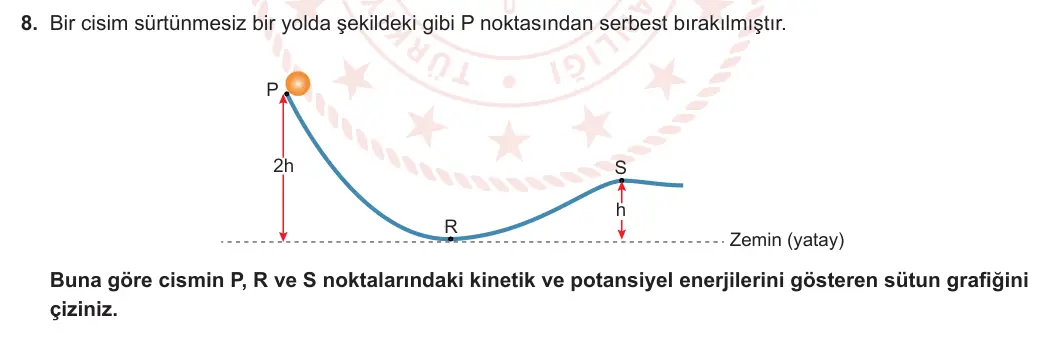

8. Bir cisim sürtünmesiz bir yolda şekildeki gibi P noktasından serbest bırakılmıştır. P 2h S h R Zemin (yatay) O Buna göre cismin P, R ve S noktalarındaki kinetik ve potansiyel enerjilerini gösteren sütun grafiğini çiziniz.
✅ Cevap ve adım adım çözüm
1. Potansiyel enerji yükseklikle orantılıdır: P'de 2h → 2 birim, R'de 0 (zemin) → 0, S'de h → 1 birim.
2. Yol sürtünmesiz olduğu için toplam enerji (2 birim) korunur: kinetik enerji = toplam − potansiyel.
3. P'de serbest bırakıldığı için hız sıfırdır: kinetik 0. R'de kinetik 2, S'de kinetik 1 birimdir.
Cevap: Sütun grafiği (her noktada iki sütun): P: potansiyel 2, kinetik 0. R: potansiyel 0, kinetik 2. S: potansiyel 1, kinetik 1. Her noktada potansiyel + kinetik = 2 birim olmalıdır.
Dikkat: Sürtünme olmadığında mekanik enerji korunur; sütunların toplamı her noktada aynı olmalıdır.
