Fizik · 11. Sınıf · 2023-2024 1. Dönem 1. Yazılı · 1. Bölüm 2. Soru
Kazanım: 11.1.3.1. Net kuvvetin yönünü belirleyerek büyüklüğünü hesaplar. b) Sürtünmeli ve sürtünmesiz yüzeylerde serbest cisim diyagramları üzerinde cisme etki eden kuv vetlerin gösterilmesi sağlanır.

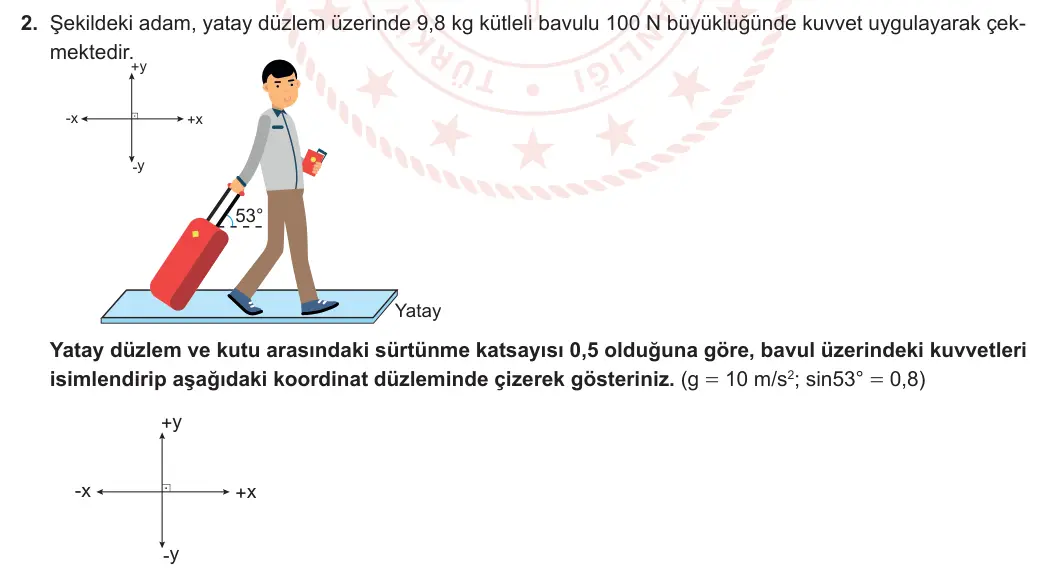

2. Şekildeki adam, yatay düzlem üzerinde 9,8 kg kütleli bavulu 100 N büyüklüğünde kuvvet uygulayarak çekmektedir.
+y -x +x -y 53° Yatay Yatay düzlem ve kutu arasındaki sürtünme katsayısı 0,5 olduğuna göre, bavul üzerindeki kuvvetleri isimlendirip aşağıdaki koordinat düzleminde çizerek gösteriniz. (g = 10 m/s2; sin53° = 0,8) +y -x +x -y
