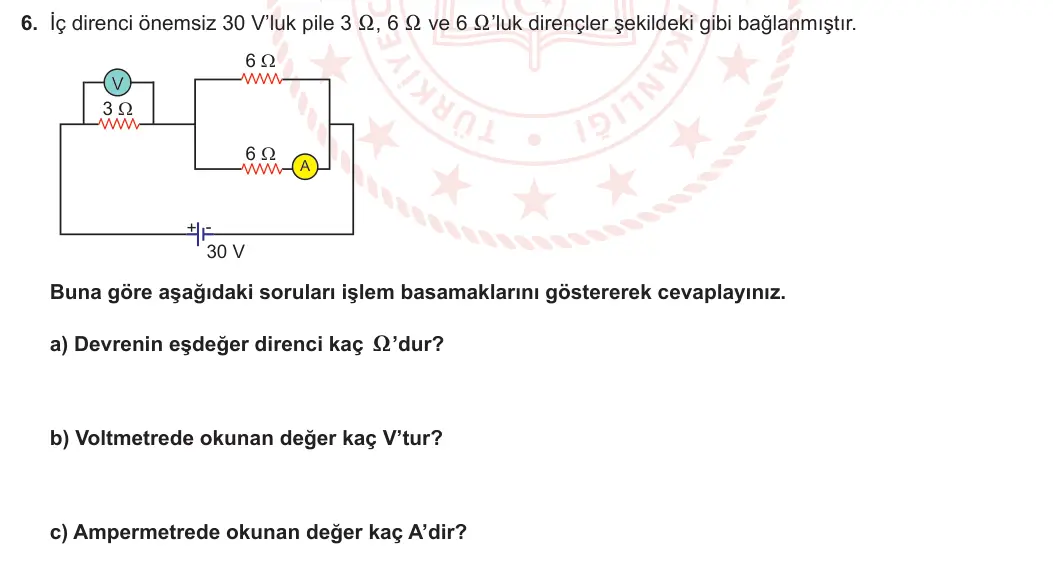

6. İç direnci önemsiz 30 V’luk pile 3 X, 6 X ve 6 X’luk dirençler şekildeki gibi bağlanmıştır. 6 Ω V 3 Ω 6 Ω A 30 V Buna göre aşağıdaki soruları işlem basamaklarını göstererek cevaplayınız. a) Devrenin eşdeğer direnci kaç X’dur? b) Voltmetrede okunan değer kaç V’tur? c) Ampermetrede okunan değer kaç A’dir?
✅ Cevap ve adım adım çözüm
1. İki 6 Ω'luk direnç paralel bağlı: 6·6/(6+6) = 3 Ω. Bu grup 3 Ω'luk dirençle seri bağlı.
2. Eşdeğer direnç: Reş = 3 + 3 = 6 Ω.
3. Ana kol akımı: I = 30/6 = 5 A. Voltmetre 3 Ω'luk direncin uçlarına bağlı: V = 5·3 = 15 V.
4. Paralel kısmın gerilimi 30 - 15 = 15 V'tur. Ampermetre bir 6 Ω'luk dirençle aynı kolda: I = 15/6 = 2,5 A.
Cevap: a) 6 Ω b) 15 V c) 2,5 A
Dikkat: Ampermetre yalnızca bulunduğu koldan geçen akımı ölçer, ana kol akımını değil.
