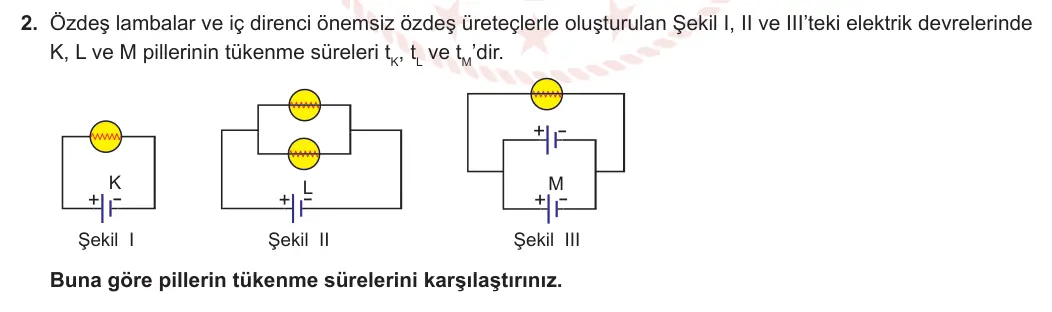

2. Özdeş lambalar ve iç direnci önemsiz özdeş üreteçlerle oluşturulan Şekil I, II ve III’teki elektrik devrelerinde K, L ve M pillerinin tükenme süreleri tK, tL ve tM’dir. + - K M + L + + - - - Şekil I Şekil II Şekil III Buna göre pillerin tükenme sürelerini karşılaştırınız.
✅ Cevap ve adım adım çözüm
1. Pilin tükenme süresi, pilden çekilen akımla ters orantılıdır.
2. Şekil I: Bir lamba bir pile bağlı. Pilden i akımı çekilsin; tükenme süresi t olur.
3. Şekil II: İki lamba paralel bağlı, her biri pilin gerilimini alır ve her birinden i geçer. Pilden 2i çekilir, tükenme süresi t/2 olur.
4. Şekil III: İki özdeş pil paralel bağlı, bir lambayı besliyor. Lambadan i geçer, bu akımı iki pil paylaşır. M'den i/2 çekilir, tükenme süresi 2t olur.
Cevap: tM > tK > tL.
Dikkat: Paralel bağlı özdeş piller gerilimi artırmaz ama akımı paylaşır, bu yüzden daha uzun dayanırlar.
