Fizik · 10. Sınıf · 2023-2024 1. Dönem 1. Yazılı · 2. Bölüm 5. Soru

Kazanım: 10.1.2.1. Elektrik Akımı, direnç ve potansiyel farkı arasındaki ilişkiyi analiz eder.

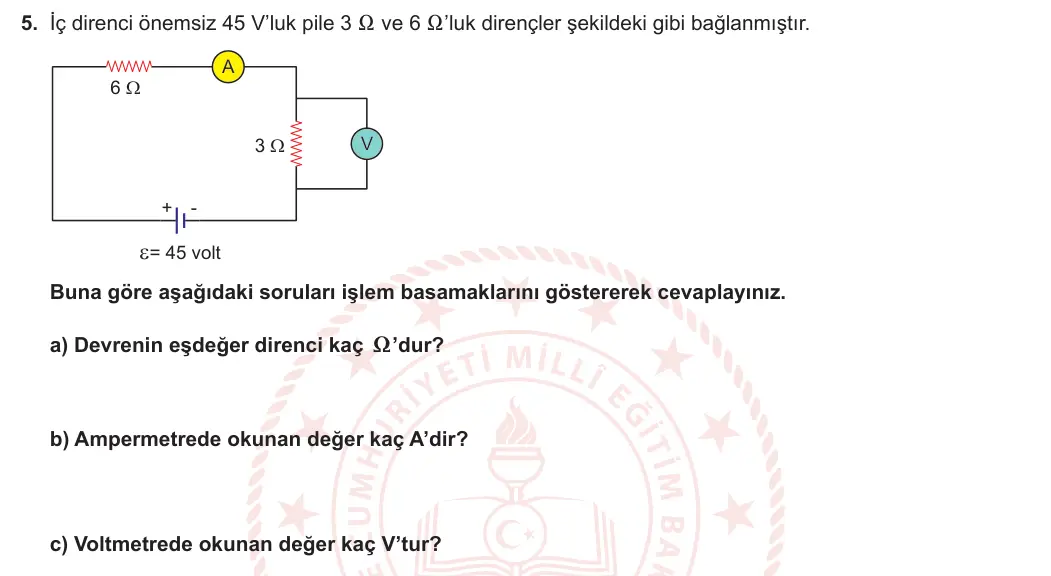

5. İç direnci önemsiz 45 V’luk pile 3 X ve 6 X’luk dirençler şekildeki gibi bağlanmıştır.

A 6 Ω V 3 Ω - + ε= 45 volt Buna göre aşağıdaki soruları işlem basamaklarını göstererek cevaplayınız.

a) Devrenin eşdeğer direnci kaç X’dur?

b) Ampermetrede okunan değer kaç A’dir?

c) Voltmetrede okunan değer kaç V’tur?
