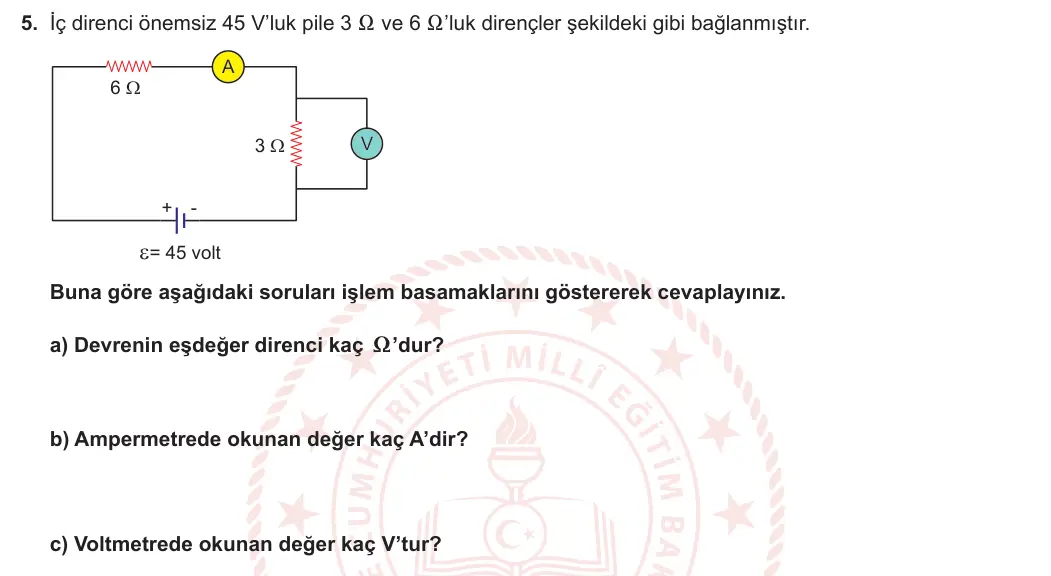

5. İç direnci önemsiz 45 V’luk pile 3 X ve 6 X’luk dirençler şekildeki gibi bağlanmıştır. A 6 Ω V 3 Ω - + ε= 45 volt Buna göre aşağıdaki soruları işlem basamaklarını göstererek cevaplayınız. a) Devrenin eşdeğer direnci kaç X’dur? b) Ampermetrede okunan değer kaç A’dir? c) Voltmetrede okunan değer kaç V’tur?
✅ Cevap ve adım adım çözüm
1. 6 Ω ve 3 Ω'luk dirençler, ampermetre ile birlikte aynı kol üzerinde seri bağlı. Voltmetre ise 3 Ω'luk direncin uçlarına paralel bağlı.
2. Eşdeğer direnç: Reş = 6 + 3 = 9 Ω.
3. Ampermetre ana koldaki akımı ölçer: I = ε/Reş = 45/9 = 5 A.
4. Voltmetre 3 Ω'luk direncin gerilimini ölçer: V = I·R = 5·3 = 15 V.
Cevap: a) 9 Ω b) 5 A c) 15 V
Dikkat: Voltmetre devreye paralel bağlanır ve devrenin akımını değiştirmez; eşdeğer direnci hesaplarken voltmetreyi devreye katma.
