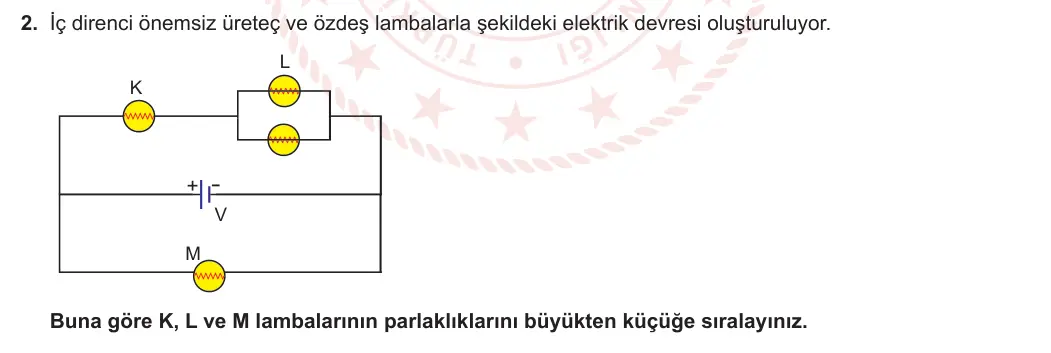

2. İç direnci önemsiz üreteç ve özdeş lambalarla şekildeki elektrik devresi oluşturuluyor. L K + - V M Buna göre K, L ve M lambalarının parlaklıklarını büyükten küçüğe sıralayınız.
✅ Cevap ve adım adım çözüm
1. Lambalar özdeş, her birinin direncine R diyelim. Üst kolda K lambası ile paralel bağlı iki L lambası seri bağlı. Alt kolda yalnızca M lambası var. İki kol da üretecin uçlarına bağlı olduğu için her kolun gerilimi V'dir.
2. M lambası üretecin tüm gerilimini (V) alır.
3. Üst kolda paralel L'lerin eşdeğeri R/2, kolun toplam direnci 3R/2 olur. K'ye 2V/3, her L lambasına V/3 gerilim düşer.
4. Lambanın parlaklığı gücüyle (P = V²/R) orantılıdır. Gerilimi büyük olan lamba daha parlak yanar.
Cevap: M > K > L.
Dikkat: Seri bağlı kısımda gerilim dirençlerle orantılı paylaşılır; paralel grubun eşdeğer direnci küçük olduğu için ona daha az gerilim düşer.
