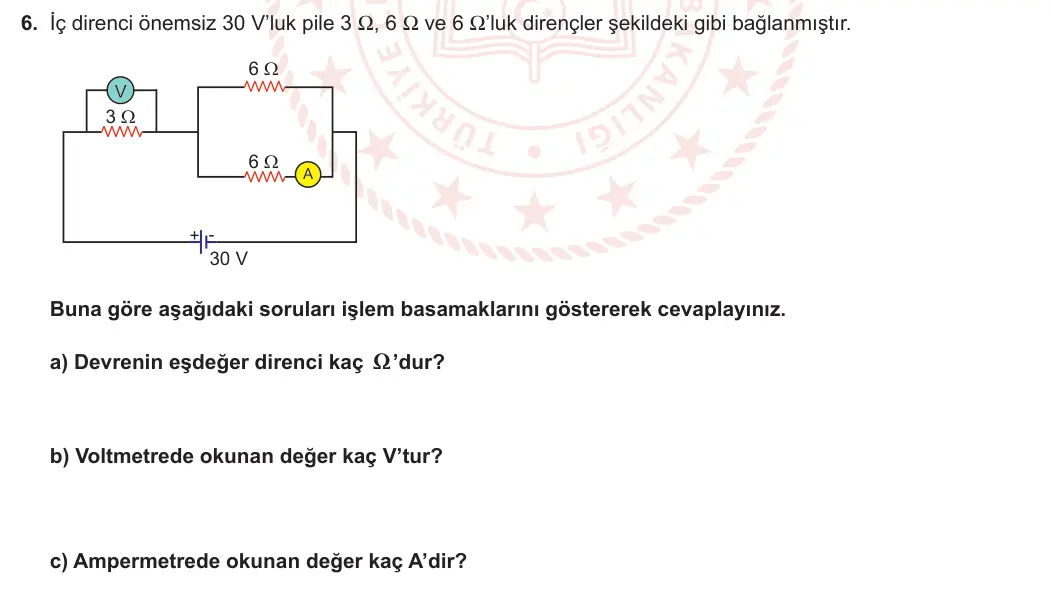

6. İç direnci önemsiz 30 V’luk pile 3 Ω, 6 Ω ve 6 Ω’luk dirençler şekildeki gibi bağlanmıştır. 6 Ω V 3 Ω 6 Ω A 30 V Buna göre aşağıdaki soruları işlem basamaklarını göstererek cevaplayınız. a) Devrenin eşdeğer direnci kaç X’dur? b) Voltmetrede okunan değer kaç V’tur? c) Ampermetrede okunan değer kaç A’dir?
✅ Cevap ve adım adım çözüm
1. İki 6 Ω'luk direnç birbirine paralel bağlı: 6·6/(6+6) = 3 Ω. Bu grup 3 Ω'luk dirençle seri bağlı.
2. Eşdeğer direnç: Reş = 3 + 3 = 6 Ω.
3. Ana koldaki akım: I = V/Reş = 30/6 = 5 A. Voltmetre 3 Ω'luk direncin uçlarına bağlı: V = 5·3 = 15 V.
4. Paralel kolların gerilimi 30 - 15 = 15 V. Ampermetre bir 6 Ω'luk dirence seri bağlı: I = 15/6 = 2,5 A.
Cevap: a) 6 Ω b) 15 V c) 2,5 A
Dikkat: Ampermetre bulunduğu koldaki akımı ölçer; ana kol akımını değil, yalnızca o 6 Ω'luk dirençten geçen akımı okur.
