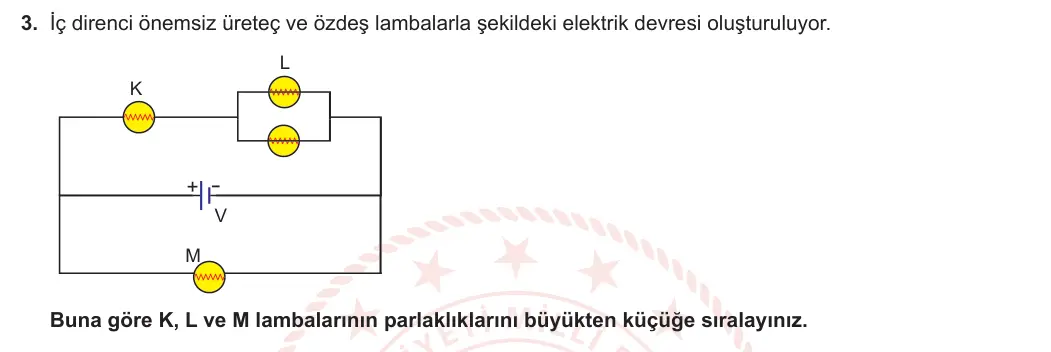

3. İç direnci önemsiz üreteç ve özdeş lambalarla şekildeki elektrik devresi oluşturuluyor. L K + - V M Buna göre K, L ve M lambalarının parlaklıklarını büyükten küçüğe sıralayınız.
✅ Cevap ve adım adım çözüm
1. Lambalar özdeş, her birinin direncine R diyelim. Üst kolda K lambası ile paralel bağlı iki L lambası seri bağlı. Alt kolda tek başına M lambası var. İki kol da doğrudan üretecin uçlarına bağlı, yani her kolun gerilimi V'dir.
2. M lambası: Doğrudan V gerilimini alır.
3. Üst kol: Paralel L'lerin eşdeğeri R/2, kolun toplam direnci R + R/2 = 3R/2. Gerilim dirençle orantılı paylaşılır: K'ye 2V/3, paralel L'lerin her birine V/3 düşer.
4. Parlaklık, P = V²/R'ye göre lambanın gerilimiyle artar.
Cevap: M > K > L.
Dikkat: Üretece doğrudan bağlı bir lamba, devrenin geri kalanından bağımsız olarak üretecin tüm gerilimini alır.
