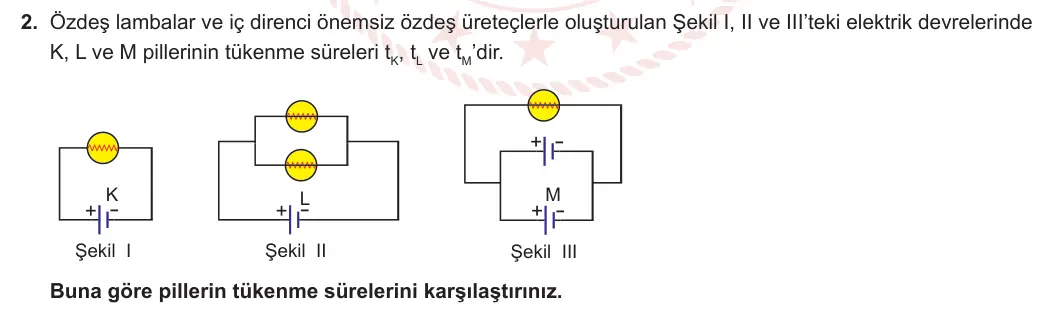

2. Özdeş lambalar ve iç direnci önemsiz özdeş üreteçlerle oluşturulan Şekil I, II ve III’teki elektrik devrelerinde K, L ve M pillerinin tükenme süreleri tK, tL ve tM’dir. + - K M + L - + - + - Şekil I Şekil II Şekil III Buna göre pillerin tükenme sürelerini karşılaştırınız.
✅ Cevap ve adım adım çözüm
1. Pilin tükenme süresi, pilden çekilen akımla ters orantılıdır. Akım ne kadar büyükse pil o kadar çabuk biter.
2. Şekil I: Bir lamba bir pile bağlı. Pilden çekilen akıma i diyelim; bu durumda tükenme süresi t olur.
3. Şekil II: İki lamba paralel bağlı ve her biri pilin gerilimini alıyor. Her lambadan i geçer, pilden 2i çekilir, tükenme süresi t/2 olur.
4. Şekil III: İki özdeş pil paralel bağlı, tek bir lambayı besliyor. Lambadan i geçer ve bu akım iki pil arasında paylaşılır. M pilinden i/2 çekilir, tükenme süresi 2t olur.
Cevap: tM > tK > tL.
Dikkat: Paralel bağlı piller toplam gerilimi artırmaz, akımı paylaşır; bu yüzden daha uzun süre dayanırlar.
